工程塑料拖链的用途特点 | ||||
◆适合于使用在往复运动的场合,能够对内置的电缆、 油管、气管、水管等起到牵引和保护作用。 ◆拖链每节部能打开,便于安装和维修。运动时噪音 低、耐磨、可高速运动。 ◆拖链已被广泛应用于数控机床、电子设备、石材机 械、玻璃机械、门窗机械、注塑机,机械手、起重运 输设备、自动化仓库等。 | ||||
工程塑料拖链的结构 | ||||
◆拖链外形似坦克链,由众多单元链节组成,链节之 间转动自如。 ◆相同系列的拖链内高、外高、节距相同.拖链内高、 弯曲半径R可有不同的选择。 ◆单元链节由左右链板和上下盖板组成,拖链每节部 能打开.装拆方便.不必穿线,打开盖板后即可把电缆、油管、气管等放入拖链内。 ◆另可提供分隔片,将链内空间按需要分隔开。 | ||||
工程塑料拖链的基本参数 | ||||
◆材料:增强尼龙,具有高的压力和抗拉负荷,良好的韧性高弹性耐磨性阻燃。高低温Bt性能稳定,可以使用在室外。 ◆抗耐性:喇油、盐并有一定的耐酸、葡寸碱能力。 ◆运行速匿和加速度:zui高速度可达5米/秒,zui高加速度可达5米/秒'(具体速度、加速度视运行情况而定)。 ◆运行寿命:在正常架空使用情况下,可达500万往复运动次数(具体寿命视运行惰况而定)。 | ||||

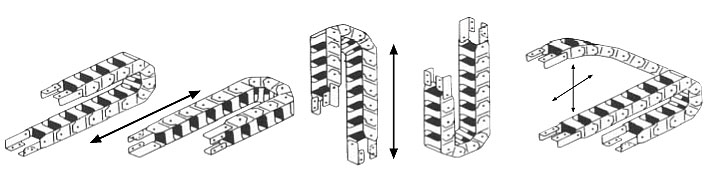

工程塑料拖链的运行方式 | ||||
水平 | 90度旋转 | 垂直立式 | 垂直吊式 | 组合式(水平+垂直) |
水平架空运行 | 滑动运行 | |||
T=节距 Ha=外高 FL=架空长度 P=固定偏离行程中心的距离 | S=运行行程 | |||
拖链长度和安装高度计算 | ||||
拖链长度L=S/2+4R+P+3T 拖链安装高度H=2R+Ha+0.1Ha 固定点在运行行程中间时(即P=0),拖链长度zui短。 | ||||
注:滑运运行拖链的长度和安装高度可以。 | ||||
工程塑料拖链选用原则 | ||||
◇内高:选择内置电缆、油管、气管、水管等中zui粗的一根作为参考高度,加上至少1 5%的高度后作为拖链内高Hi。如果重叠按重叠后实际高度作为参考高度。 ◇内宽:选择较粗的一些电缆、油管、气管、水管等并排放置, 其外径之和作为拖链内宽的参考,并留有至少1 0% 的宽度空间。 ◇弯曲半径:选择内置电缆.油管、气管、水管等中 zui大的弯曲半径作为对考值并留有10%以上的空间。 拖链内置电缆、油管、水管、气管的放置原则及使用说明 ◇应该留有15%的剩余空间,让内置电缆、油管等可 以自由活动,在半径方向上对拖链不产生拉力。 ◇直径差别大的导线应该分开铺设,重量平均分布.必 要时可用分隔片分开。 ◇在高速或高频率运行时,要尽量使导线在水平上相 互分开,不要使之相互叠置,在电缆、气管、油管等 较多的时候建议使用分隔片 | ||||
工程塑料拖链的安装 | ||||
◇使用适当的平头螺丝刀,垂直插入盖板两端的开启 孔,打开盖扳,将电缆、油管等按照我们提供的放置 原则放人拖链,然后盖上盖板,此外,电线的固定端 和活动端均应去张力装置加以固定. ◇在长距离滑动使用时,建议使用导向槽。导向槽的 使用和安装请咨询我公司的专业人员。 | ||||
供货状态 | 从一面撬开 | 从另一面撬开 | ||
打开拖链 | 铺入电缆 | 用螺丝作为杠杆把链盖封 |
工程塑料拖链产品规格
7、10、15、18系列 | 20、25系列 | 30、35系列 |
40、45系列 | 50、56系列 | 62、80系列 |
